系统概述

匝间短路监测设备主要包括气隙磁通探测器、数据采集模块、监测分析软件等软硬件组成，并通过网络设备与工程师站上位机系统相连。

磁通探测器

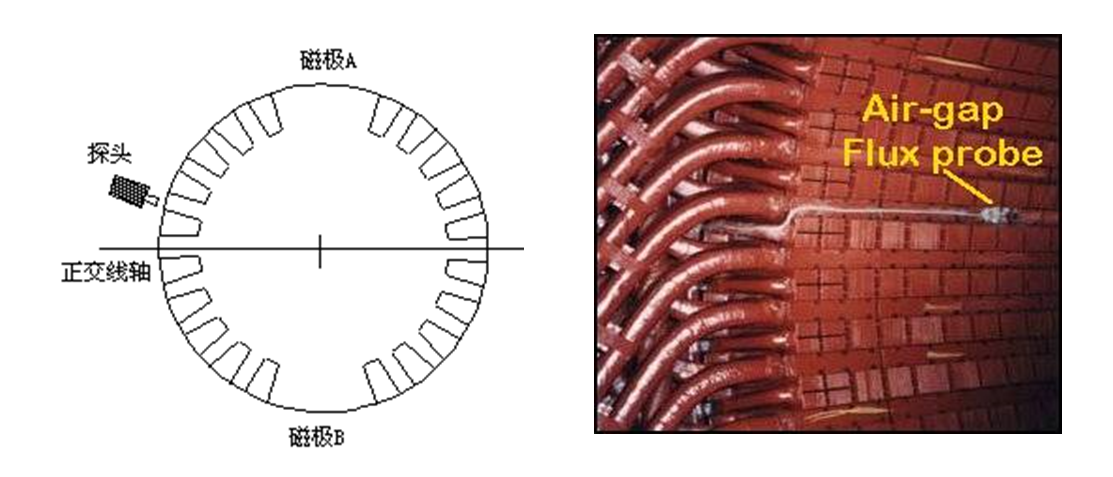

气隙磁通探测器是匝间短路监测设备的重要元件之一。它安装在发电机定、转子之间的气隙中，用于测量发电机定转子之间的气隙磁场变化。由于转子绕组是完全对称的，通过比较两极之间每个线圈上的感应电压就能够确定是否存在匝间短路。

磁通探测器输出为电压信号，可直接传送到安装在数据采集单元的相应模块，由数据采集单元进行采集和分析。 每台机组需配置1个磁通探测器。

磁通探测器可采用传统的探测线圈型传感器，其缺点是安装比较麻烦，需要在发电机定子上设计合适的安装结构。 本系统磁通探测器也可采用加拿大IRIS公司新型的TF-Probe磁通量传感器。该传感器通过粘贴方式永久安装在发电机定子铁心内壁，安装方便。通过对发电机定转子间磁通量的监测，可以及时发现磁场不均匀和转子匝间短路等故障 。

数据采集模块

匝间短路监测的数据采集模块安装在数据采集站的TN8000智能高速数据采集箱内。该模块对来自气隙磁通传感器输出的发电机磁通密度波形信号进行高速采集、信号处理、分析计算，最后确认转子槽中绕组是否有匝间短路发生，并辅助判断匝间短路发生的位置。
