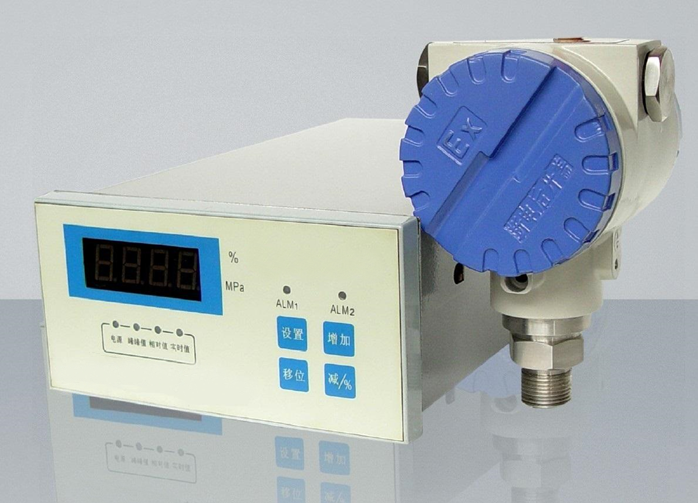

KM202水压脉动监测仪以单片机为核心处理单元，配置脉动压力变送器，实时监测测点的压力脉动状况，并对压力脉动数值进行采集、处理，显示测点的水压脉动。

系统概述

KM202水压脉动监测仪以单片机为核心处理单元，配置脉动压力变送器，实时监测测点的压力脉动状况，并对压力脉动数值进行采集、处理，显示测点的水压脉动值，同时可输出相应的模拟量。当测点的水压脉动超出预置的值时，可以发出报警信号。监测水压脉动，可使运行人员了解机组的工况，优化机组的运行。

特点

      • 以单片机为核心处理器的智能化监测装置，适用性强；

      • 输出与量程对应的标准模拟量信号；

      • 提供报警状态显示和二级报警输出接点，二级报警值可单独设定；

      • 可切换显示水压脉动的(峰-峰值)绝对值(Mpa)和相对值(%)；

      • 具有断电保护、自动记忆的功能；

      • 完善的系统自检功能；

      • 可提供变送器工作电源(+24V)。

技术参数

      • 显示方式：四位LED数码管显示；

      • 输出信号：DC4~20mA(负载电阻≤525Ω)；

      • 报警输出：接点形式，常开触点；

      • 接点容量：5A/AC220V，2A/DC30V；

      • 报警设定：二级报警值均可在量程上、下限之间任意设定；

      • 工作电源：开关电源AC85~265V，DC110~340V；

      • 配电输出：仪表提供变送器DC24 V电源；

      • 功耗：10W；

      • 工作温度：0℃~40℃；贮存温度：-25℃~+70℃；

      • 相对湿度：≤85%RH。

工作原理

水压脉动监测仪由压力变送器、监视仪表和连接电缆等组成。变送器输出的压力脉动信号经信号处理后送入单片机系统进行处理。处理后的数据进行显示及变换为4~20mA模拟量输出，当监测的脉动值越限时，分别输出一、二级报警。
