系统概述

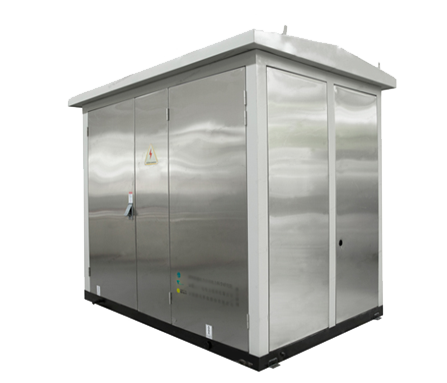

我公司研制的KM306直流偏磁抑制系统，运用了我公司独有的高精度直流电流采样技术、高速智能真空断路器和大规模氧化锌均能配组技术，降低了隔直电容器的电压等级，提高了装置的可靠性和抗短路冲击能力，最大抗短路冲击电流可达200kA，可用在高压、超高压乃至特高压大型或巨型变压器的中性点接地回路中。

该装置包括偏磁监测装置与偏磁隔离装置两部分。根据系统需要，可单独使用偏磁监测装置，如直流偏磁现象严重再添加隔离装置，也可直接装设直流偏磁隔离接地装置。

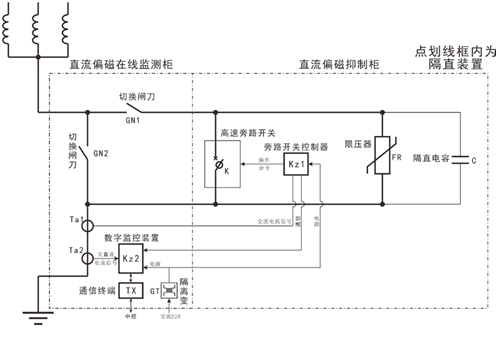

工作原理

      • 当直流偏磁监测装置检测变压器中性点中没有大地直流（或直流小于设定值）时，旁路开关K 为常闭工作状态，变压器中性点通过旁路开关K 接地；

      • 当直流偏磁监测装置检测到有直流（或大于设定值）流经变压器中性点时，旁路开关K打开，将隔直电容C 串联到接地回路中，起抑制直流的功能。当直流消失后，即隔直电容C 上的电压降低到设定值以下，旁路开关K 合闸，将隔直电容短路，退出隔直功能；当系统发生单相接地不对称短路时，冲击电流I1 流经隔直电容C，使得隔直电容上的电压迅速上升，触发氧化锌FR 导通，并限制电容两端的电压，起到保护隔直电容器的作用，当短路电流变化到第一个过零点时刻，高速智能旁路开关相控合闸，将短路电流分流到开关里，起到保护氧化锌的作用。
