适用于高压电缆局部放电的在线监测、诊断和定位。具备实时PRPS图谱、PRPD图谱、脉冲聚类图谱功能以及独一无二的电缆局部放电在线实时定位功能，性能大幅领先于其他同类产品。

系统概述

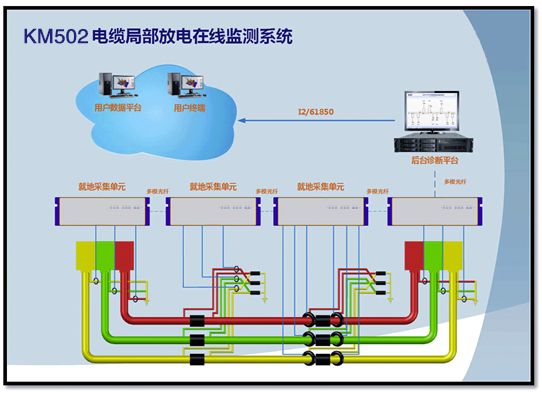

KM502局部放电在线监测系统主要应用于高压电力电缆在线监测。系统由高频传感器、就地采集单元和后台诊断平台组成。

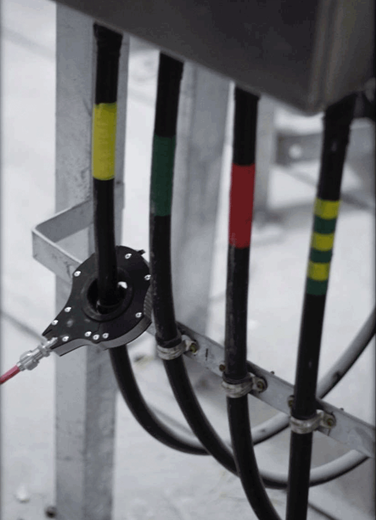

高频传感器为穿心式结构，在不改变电缆原有结构的前提下，通过环绕于电缆接地线或电缆本体，拾取电缆内部绝缘局部放电信号，并经由同轴电缆将信号送至就地采集单元。

就地采集单元对信号进行降噪、滤波、识别和存储。就地采集单元之间通过光纤进行数据传输和精确对时，将局部放电的幅度、相位、到达时刻等信息送至后台诊断平台。

后台诊断平台专家系统完成对局部放电信号的诊断和定位，生成相关放电图谱和报警信息，通过61850规约或I2规约将监测数据、报警信息、放电图谱及定位信息发送至用户数据中心。

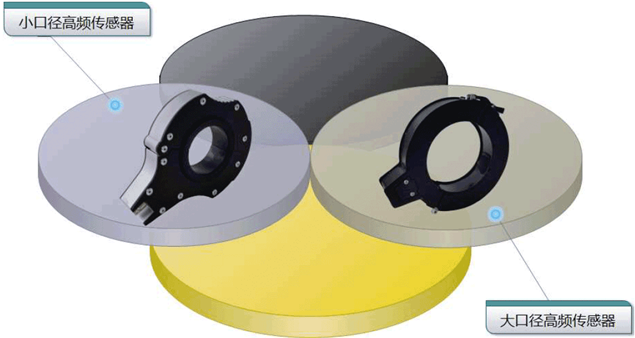

高安全性、高灵敏度的传感器

性能优异的就地采集单元

KM502就地采集单元可以安装在电缆终端、电缆接头、交叉互联箱等监测点，接收高频传感器拾取的局部放电脉冲，并通过光纤组成网络。其具备以下显著优势：
      • 就地采集单元不间断工作，杜绝局部放电信号的漏检
      • 就地采集单元之间通过光纤精确对时，使检测到的每个局部放电脉冲均携带到达时间信息，使得诊断平台能够根据到达时间差法精确定位电缆缺陷
      • 就地采集单元具备数据存储功能，即使网络中断或后台主机关机，也不会影响数据的采集和分析。当网络恢复或后台主机开机时，数据能够及时恢复

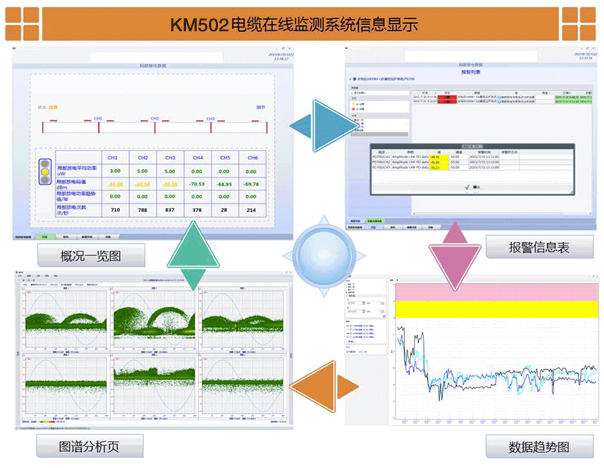

数据统计与分析

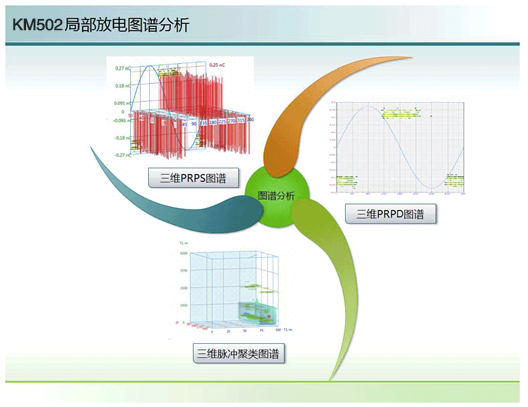

适用于高压电缆局部放电的在线监测、诊断和定位。具备实时PRPS图谱、PRPD图谱、脉冲聚类图谱功能以及独一无二的电缆局部放电在线实时定位功能，性能大幅领先于其他同类产品。

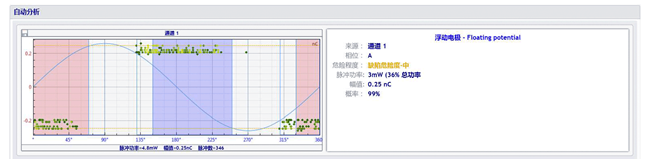

局部放电类型识别
      KM502放电类型专家数据库中存储了200多万组局部放电数据样本，对缺陷类型具有准确的识别能力

基于脉冲聚类图谱功能，KM502可对不同缺陷产生的局部放电信号脉冲进行分离，并可分别识别其缺陷类型。

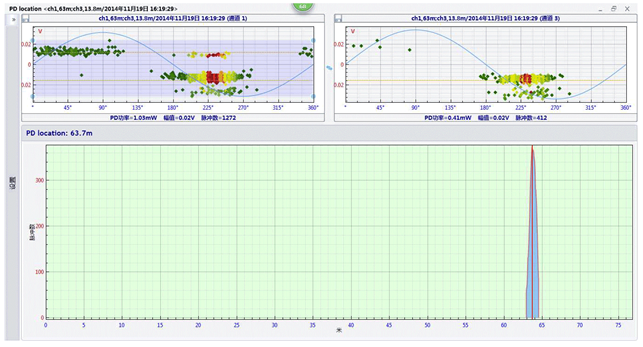

局部放电在线实时定位

KM502数据库记录了来自每个传感器的每个脉冲的精确时标。只要沿电缆分布的相邻两只传感器都接收到某一局部放电信号，系统即能够通过脉冲到达时间比较法计算出局部放电源的精确位置，定位精度小于电缆长度的1%。由于整个定位过程完全自动化，且可对历史数据进行定位，大大减少了检修人员的工作量，提高了工作效率，对于电力企业具有极高的应用价值。

电缆接头重点监测

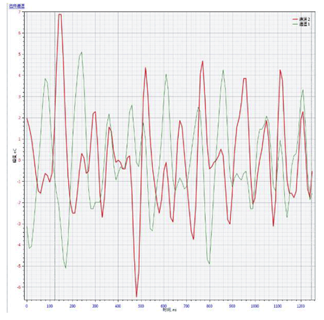

由于KM502就地采集单元能够记录放电脉冲原始波形，故可以在电缆接头两端的电缆本体安装传感器，通过对比两只传感器接收到的脉冲极性，判断放电是否来自该电缆接头。若脉冲极性相反，则可断定该电缆接头存在缺陷。
